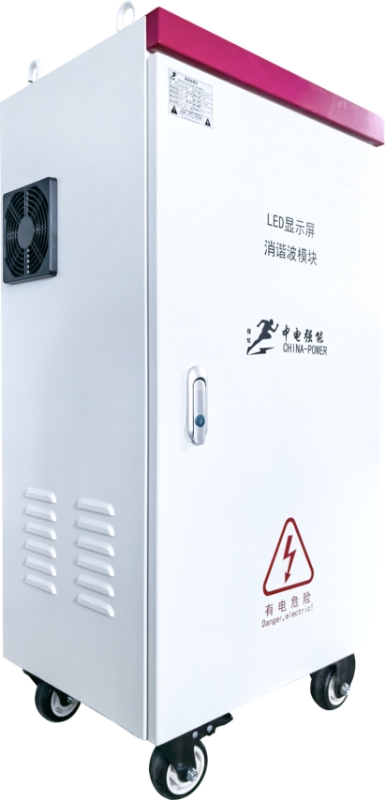

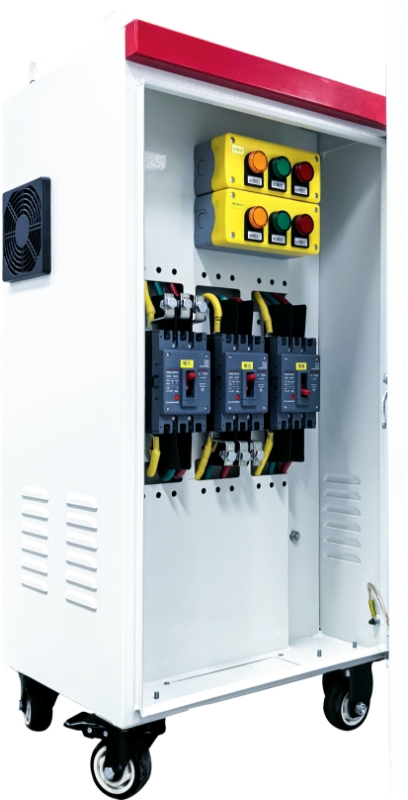

显示屏消谐波与直流柜
---消除3次谐波，消除90%以上零线电流---
1、概述： LED显示屏的零线电流大于火线电流，是显示屏的特点之一，也是一个怪胎。零线上的电流超过相线电流是 巨大的安全隐患，因为零线 上没有过流保护装置，就不会出现保护，当然就没有报警提示。所以，零线发热很严重，时间长了会直接引起火灾。也严重影响到变压器、电缆寿命
2、成因 ： 零线电流过大主要原因是3次谐波引起，3次谐波是由开关电源产生的。交流220V变成直流5V的过程就产生了谐波，主要为3次谐波。其次才是LED显示屏一直是动态画面，三相不会平衡，也会产生零线电流。一般而言，显示屏零线电流是单相火线电流2倍左右。比如，100KW功率的显示屏，满载时火线电流是150A，零线电流会到达300A。如果火线配YJV-4x50mm²+1的国标铜电缆线，零线就要配YJV-95mm²x4+1的国标铜电缆线，对于屏体面积超过100m²的显示屏，工程方要建议甲方使用零线电流消除器，屏体越大，越要重视，这个成本是不能省的
3、谐波危害 ：
3.1常情况下，零线线径为相线的1/3或1/2，而实际电流情况是零线电流高于相线电流的情况越来越多，使零线过载严重、发热严重，老化迅速，很容易由于短路造成火灾等一系列人身安全隐患
3.2由于零线电流过大，使变压器零序保护动作经常跳闸
3.3增加用电量，零线电流过大，零线发热消耗能量，谐波也会消耗能量
3.4补偿功率因数的电容器过热，易损坏，寿命短，造成功率因数降低
3.5造成开关及误动作、失灵；设备精度下降、稳定性下降
3.6因为零线上没有过流保护装置，所以，如果零线发热很严重，时间长了引起火灾
4、谐波表现形式 1）零线电流是单相火线2倍左右 2）零线电缆发热 3）接触器有交流声，随着显示画面变化，声音大小不一样，画面底色白时，声音大，沿着电缆一直有
5、处理方式 1)选零线电流消除器 2)使用PFC开关电源 3)直流供电 4)零线电缆增加大
6、零线电流消除器介绍
6.1零线电流消除器解决显示屏等在三相负载平衡时零线电流过大引起的设备故障和安全隐患的高科技产品。运用了硬磁材料与软磁材料结合工艺，体积小、重量轻、磁通量大，防止磁通饱和等现象
6.2功能特点：
抑制磁通材料:先进硬磁料材料与软磁材料结合高磁工艺，减少磁通饱和
消除谐波方式:不用调试，无源方式，内部自动抑制谐波磁通
消除谐波效果:消除90%以上零线电流，供电电网首末端均有效果
节能效果：节能5~10%以上，避免了电缆电线过热
绝缘等级：H级IP30 执行标准:GB/T14549-1993
接线方式：3相火线串联安装，不接零线
使用寿命：长达10年
6.3零线电流消除器带来什么好处
1）能锐减零线电流90%以上，避免电缆电线过热，节能5~10%以上
2）避免零线电缆由于过电流导致的短路引起电气火灾
3）避免中性线零位飘移，使中性线对地没电压，对设备及人身安全造成隐患
4）避免谐波对精密设备的干扰（如计算机死机），产生不必要的损失
5）避免由三次谐波对三相异步电动机产生紧箍作用，使烧坏电动；
6）避免零序保护误动作，消除由于误动作造成的经济损失
1、概述： LED显示屏的零线电流大于火线电流，是显示屏的特点之一，也是一个怪胎。零线上的电流超过相线电流是 巨大的安全隐患，因为零线 上没有过流保护装置，就不会出现保护，当然就没有报警提示。所以，零线发热很严重，时间长了会直接引起火灾。也严重影响到变压器、电缆寿命
2、成因 ： 零线电流过大主要原因是3次谐波引起，3次谐波是由开关电源产生的。交流220V变成直流5V的过程就产生了谐波，主要为3次谐波。其次才是LED显示屏一直是动态画面，三相不会平衡，也会产生零线电流。一般而言，显示屏零线电流是单相火线电流2倍左右。比如，100KW功率的显示屏，满载时火线电流是150A，零线电流会到达300A。如果火线配YJV-4x50mm²+1的国标铜电缆线，零线就要配YJV-95mm²x4+1的国标铜电缆线，对于屏体面积超过100m²的显示屏，工程方要建议甲方使用零线电流消除器，屏体越大，越要重视，这个成本是不能省的
3、谐波危害 ：
3.1常情况下，零线线径为相线的1/3或1/2，而实际电流情况是零线电流高于相线电流的情况越来越多，使零线过载严重、发热严重，老化迅速，很容易由于短路造成火灾等一系列人身安全隐患
3.2由于零线电流过大，使变压器零序保护动作经常跳闸
3.3增加用电量，零线电流过大，零线发热消耗能量，谐波也会消耗能量
3.4补偿功率因数的电容器过热，易损坏，寿命短，造成功率因数降低
3.5造成开关及误动作、失灵；设备精度下降、稳定性下降
3.6因为零线上没有过流保护装置，所以，如果零线发热很严重，时间长了引起火灾
4、谐波表现形式 1）零线电流是单相火线2倍左右 2）零线电缆发热 3）接触器有交流声，随着显示画面变化，声音大小不一样，画面底色白时，声音大，沿着电缆一直有
5、处理方式 1)选零线电流消除器 2)使用PFC开关电源 3)直流供电 4)零线电缆增加大
6、零线电流消除器介绍
6.1零线电流消除器解决显示屏等在三相负载平衡时零线电流过大引起的设备故障和安全隐患的高科技产品。运用了硬磁材料与软磁材料结合工艺，体积小、重量轻、磁通量大，防止磁通饱和等现象
6.2功能特点：
抑制磁通材料:先进硬磁料材料与软磁材料结合高磁工艺，减少磁通饱和
消除谐波方式:不用调试，无源方式，内部自动抑制谐波磁通
消除谐波效果:消除90%以上零线电流，供电电网首末端均有效果
节能效果：节能5~10%以上，避免了电缆电线过热
绝缘等级：H级IP30 执行标准:GB/T14549-1993
接线方式：3相火线串联安装，不接零线
使用寿命：长达10年
6.3零线电流消除器带来什么好处
1）能锐减零线电流90%以上，避免电缆电线过热，节能5~10%以上
2）避免零线电缆由于过电流导致的短路引起电气火灾
3）避免中性线零位飘移，使中性线对地没电压，对设备及人身安全造成隐患
4）避免谐波对精密设备的干扰（如计算机死机），产生不必要的损失
5）避免由三次谐波对三相异步电动机产生紧箍作用，使烧坏电动；
6）避免零序保护误动作，消除由于误动作造成的经济损失
